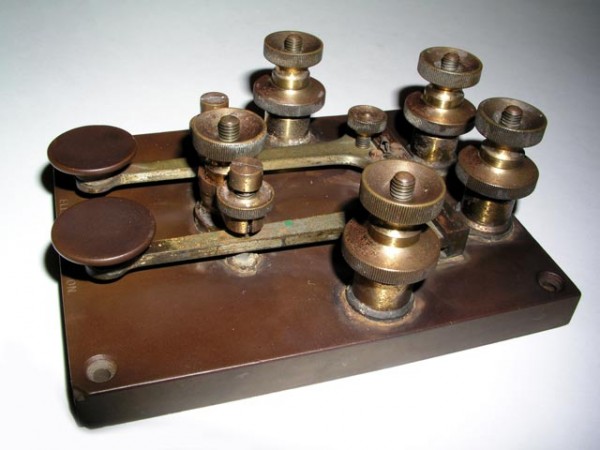

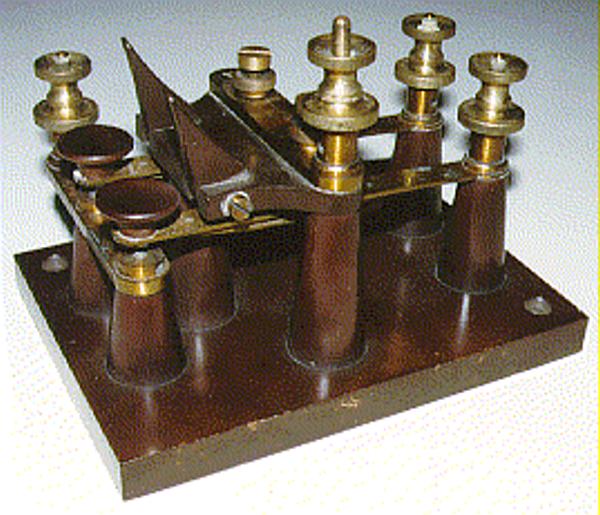

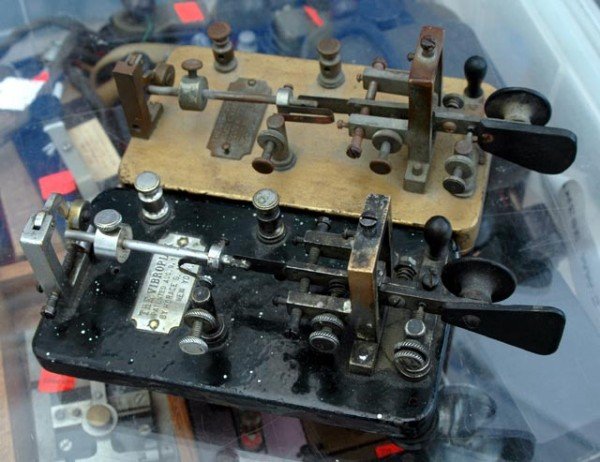

Ключи для передачи по кабелю приобрели уже другой вид. Они стали по настоящему двухголовыми. Обычно левая головка служила для передачи точки и подавала положительное напряжение в сигнальный провод, правая - тире, отрицательное напряжение. В этой версии ключа, что на фото третьей кнопки нет, пауза - замыкание линии, передаётся автоматически при обеих отжатых ключах.

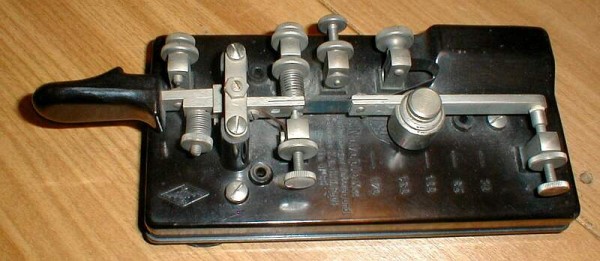

И ещё разнообразные ключи для трансконтинетального и трансантлантического телеграфированият по методу двухполярного кодирования.

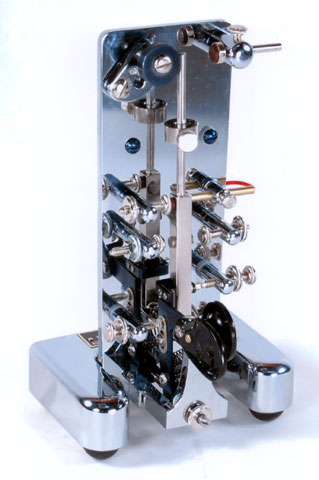

Ну и конечно ключ изображённый на обложке книги с которой пошёл сыр-бор

Метод передачи с использованием двухполярного сигнала был существенно лучше, и его применяли и для обычных телеграфных сетей. Но правда по упрощённой схеме. В паузах между точками-тире подавалось отрицательное напряжение для ускорения разряда линии. Что давало хороший результат на очень длинных линиях. Вот только ключи для него были куда сложнее, обычнох ключей Морзе. Что в совокупностью необходимости согласования и остального оборудования всё же не дало широко распространиться этому методу в обычных условиях.

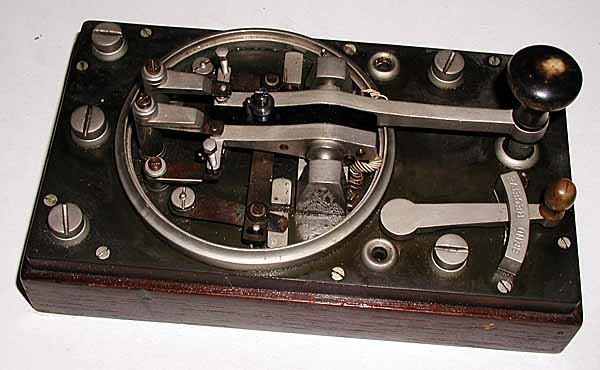

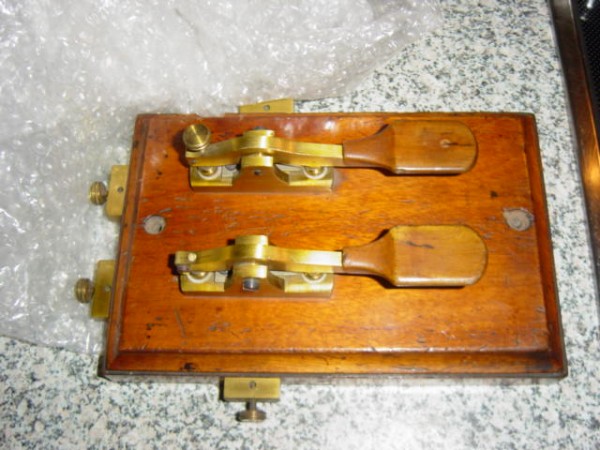

Это пример английского ключа для для двухполярной передачи.

Шедевры точной механики позапрошлого века

Ну и как же обойти автоматические ключи. Вы думаете они появились с появлением миниатюрной электроники

Ничего подобного, первый патент на автоматический телеграфный ключ был выдан в позапрошлом веке, в 1892 году !!! И естественно он был чисто механическим. И это иногда были просто шедевры механики.

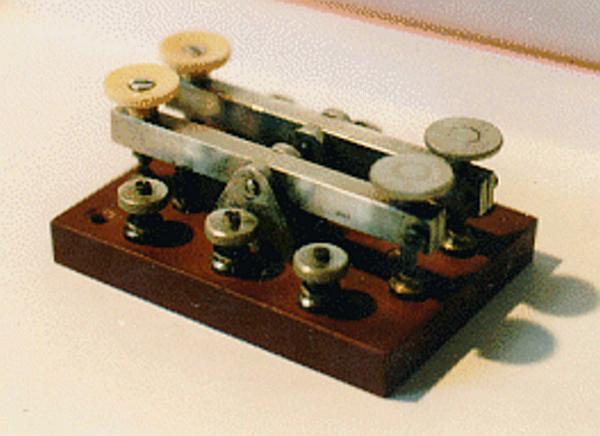

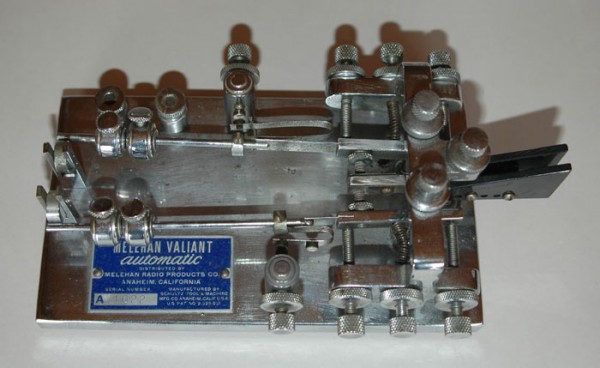

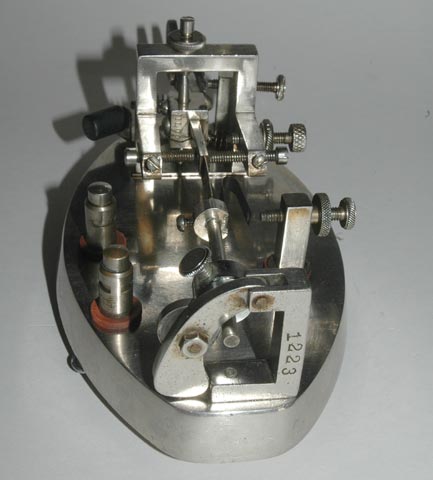

Вот фото одного из самых ранних автоматических телеграфных ключей.

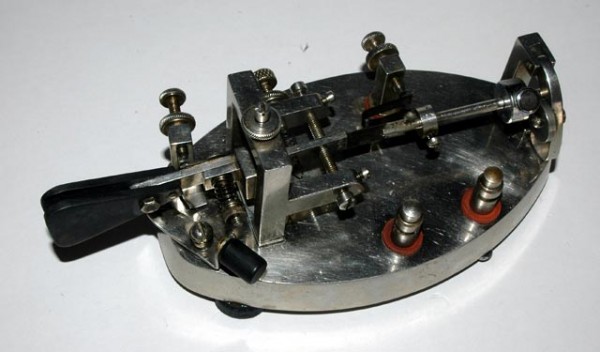

Потом они пошли серийно такие:

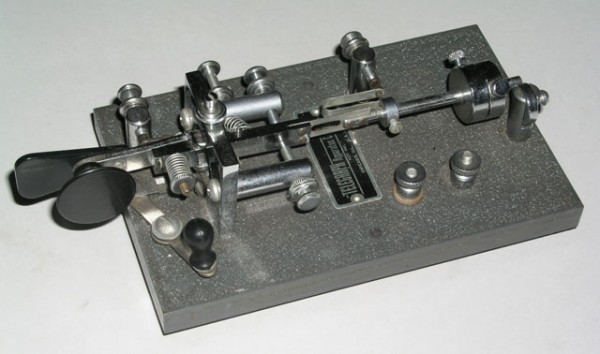

И попроще:

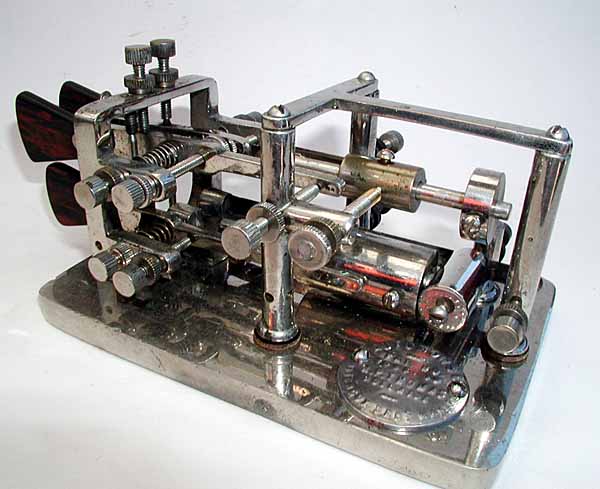

А были и вот такие механические красавцы:

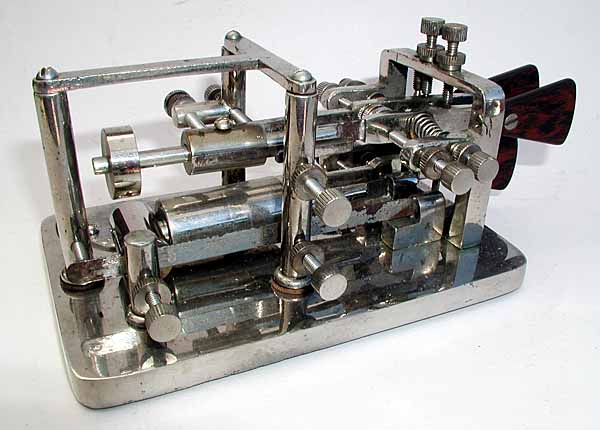

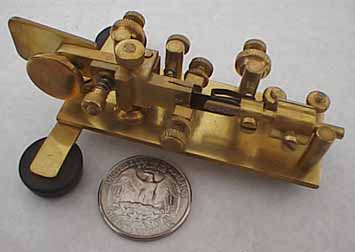

А этот даже и похлеще:

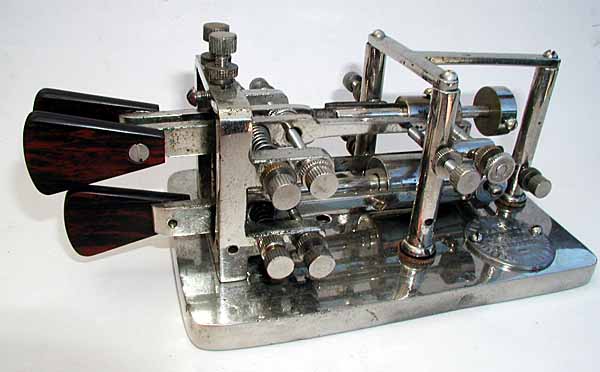

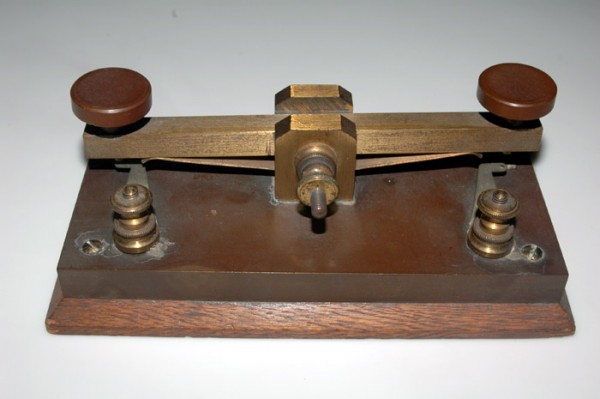

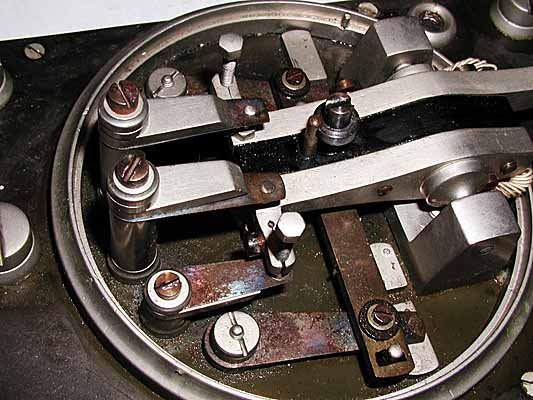

И на закуску вот этот трёхрычажный монстр точной механики телеграфного века

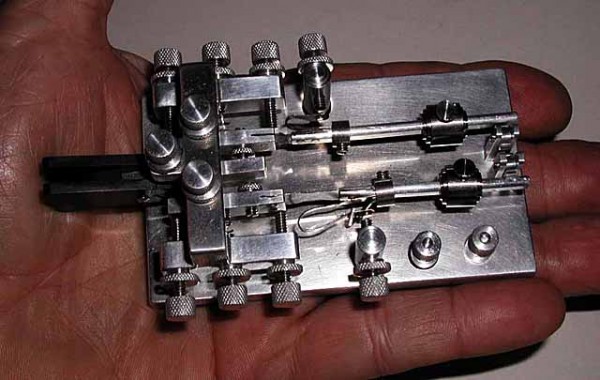

А вот эти механические шедевры как это ни удивительно, но современные самоделки.

И автор некоторых из них.

Работа на виброплексе

Журнал Радио за 1947 год подробно описал устройство и работу механического полуавтоматического ключа типа "Виброплекс". Его и добавляю сюда. Cамому было очень интересно как же он устроен и работает.

Большинство коротковолновиков работает на обычных ключах Морзе со скоростью 70 — 90 знаков в минуту. Ряд коротковолновиков работает со скоростью 120 — 150 знаков в минуту на полуавтоматическом ключе, называемом «виброплекс». Работа на этом ключе по своей четкости очень похожа на работу трансмиттера.

Недавно (напоминаю, что это 1949 год) в магазинах Москвы и Ленинграда появились в продаже виброплексы. Много коротковолновиков уже приобрели их, и сейчас в эфире часто можно услышать их работу на виброплексе.

Этот ключ позволяет значительно повысить темп работы за счет того, что для передачи серии точек нужно лишь одно движение руки оператора, отчего и утомляемость оператора резко уменьшается.

Прежде чем перейти к методике обучения работы на виброплекее, рассмотрим его устройство.

УСТРОЙСТВО ВИБРОПЛЕКСА

На рис. 1 приведено схематическое устройство виброплекса, имеющегося в наших магазинах. Основой ключа является рычаг, состоящий из четырех основных частей: основы рычага прямоугольного сечения с осью, рычага «тире» с фибровой рукояткой, плоской пружины маятниковой системы П1 и круглого стержня маятника.
