Опорные катки, ведущее и направляющее колесо, траки гусениц изготавливали теперь из литой стали, легированной никелем. Масса одного трака гусеницы составляла 25,4 кг. Шпоры для лучшего сцепления с грунтом крепили на каждый третий, шестой или девятый трак. Установили грязеочистители. Цепную передачу закрыли от засорения. Уменьшился и «занос» грязи гусеницами во внутренний объем машины.

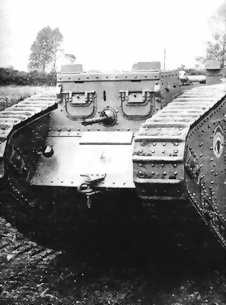

Тяжелый танк Mk IV-«самка» в парке (видимо, после ремонта). Обратите внимание на танк с крановой стрелой на заднем плане.

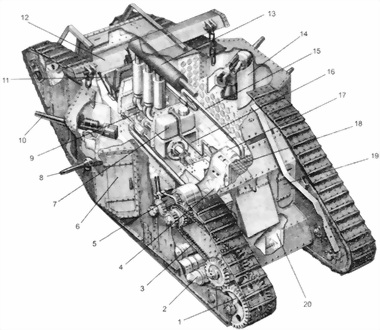

Схема устройства тяжелого танка Mk IV-«самец»:

1 — ведущее колесо, 2 — опорный каток 3 — цепная передача, 4 — вентилятор, 5 — бортовая передача, 6 — дверь спонсона, 7 — масляный бак, 8–7,7-мм пулемет «Льюис», 9 — двигатель «Даймлер», 10–57 мм орудие «Гочкис» (L/23), 11 — сиденье водителя (механика-водителя), 12 — брус самовытаскивания, 13 — глушитель двигателя, 14 — цилиндрический щит тумбовой установки орудия, 15 — трубопровод системы охлаждения двигателя, 16 — заводная рукоятка, 17 — червячный редуктор, 18 — радиатор, 19 — задняя дверь, 20 — топливный бак

Сзади на крыше в особой коробке укладывали буксирный трос или запасные канистры с горючим. Обычно тросом буксировали грузовые волокуши — до трех на танк. Появились средства навигации в виде магнитного компаса. Попытки компенсировать влияние стальных масс на компас небольшими «отстраивающими» магнитами не дали результатов. Поэтому остановились на простом приеме — на каждом танке практически определяли положение стрелки компаса при известных курсах, сводили полученные поправки в таблицу, которая и передавалась водителю танка.

Усовершенствовали и «систему самовытаскивания». К корпусу болтами крепили согнутые из стального уголка направляющие, приподнимавшиеся над верхней ветвью гусениц и рубкой. На направляющих цепями крепили новую, «незарывающуюся» балку в виде призматического бруса тикового дерева длиной 3,6 м с сечением 225×175 мм с окованными железом концами. Весила такая балка около 400 кг.

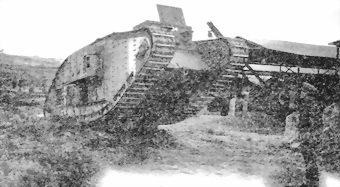

Танк Mk IV, «подаренный» правительству Великобритании властями британской колонии Малайзии. Кроме причудливой символики, отметим установку пулемета «Льюис» с укороченным кожухом.

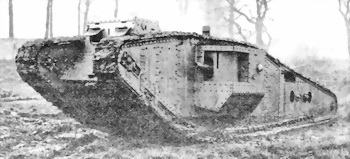

Тяжелый танк Mk IV-«самец», переделанный в вариант «Тэдпол». Видно, насколько увеличивалась длина опорной поверхности гусеничного хода.

Mk IV обладал неплохой ударной силой. В проволочных заграждениях он оставлял проходы шириной до 2,5 м. В первый день сражения под Камбрэ у Бурлона один Mk IV прошел через каменный забор высотой 1,5 м, фруктовый сад и, развернувшись, сломал угол здания. Но надежность танка возросла ненамного. Капитальный ремонт требовался после 100–112 км пробега.

На Mk IV опробовали гусеничный обвод, значительно пониженный в задней части, с удлиненной опорной поверхностью, прозванный за характерного форму «Тэдпол» (tadpole — «головастик»). В Центральных мастерских заготовили комплекты задних выступов для массовой переделки танков по схеме «Тэдпол», но переделку так и не провели. В опытном порядке между задними выступами ходовой части крепили платформу с минометом Стокса — едва ли не первый вариант самоходного миномета. Идея вооружения танков «мортирами» высказывалась еще в ноябре 1916 г. Мартелем, предлагавшим к «боевым танкам» и «истребителям пулеметов» добавить «торпедные танки» (по аналогии с морской тактикой) для борьбы с узлами сопротивления противника навесной стрельбой тяжелыми снарядами.

По мере поставки танков Mk V часть Mk IV переделывали в танки снабжения по аналогии с Mk I. Однако именно Mk IV остался самым массовым британским танком в 1916–1918 гг.
