Для целей термостабилизации каскада иногда используют термокомпенсацию. Принципиальная схема каскада с термокомпенсацией приведена на рисунке 2.21.

Рисунок 2.21. Каскад с термокомпенсацией

Здесь в цепь базы транзистора включен прямосмещенный диод D, температурный коэффициент стабилизации напряжения (ТКН) которого равен ТКН эмиттерного перехода БТ. При изменении температуры окружающей среды напряжение Uбэ0 и напряжение на диоде Δφ0 будет меняться одинаково, в результате чего ток покоя базы Iб0 останется постоянным. Применение этого метода особенно эффективно в каскадах на кремниевых транзисторах, где основную нестабильность тока коллектора порождает ΔUбТ (из-за относительной малости ΔIкбо). Наилучшая реализация этого метода термокомпенсации достигается в ИМС, где оба перехода естественным образом локализуются в пределах одного кристалла и имеют совершенно одинаковые параметры. Возможно применение других термокомпенсирующих элементов и цепей, например, использующих сочетания БТ и ПТ. Большой класс цепей, питающих БТ, составляют схемы с двумя источниками питания, пример одной из них приведен на рисунке 2.22.

Рисунок 2.22. Каскад с двуполярным питанием

По сути, это схема эмиттерной термостабилизации, у которой "жестко" зафиксирован потенциал Uб,

Следует отметить возможность применения данных схем термостабилизации при любой схеме использования БТ в любой комбинации.

 Вариант схемы каскада с ОБ с эмиттерной схемой термостабилизации приведен на рисунке 2.23, схема каскада для частот сигнала — на рисунке 2.24.

Рисунок 2.23. Усилительный каскад с ОБ

Рисунок 2.24. Схема каскада с ОБ для частот сигнала

Каскад с ОБ называют еще "повторителем тока", т.к. коэффициент передачи по току этого каскада меньше единицы:

KI = Iвых/Iвх = Iк/Iэ = H21э/(1 + H21э) = H21б.

При подаче на эмиттер положительной полуволны синусоидального входного сигнала будет уменьшаться ток эмиттера, а, следовательно, и ток коллектора. В результате падение напряжение на Rк уменьшится, а напряжение на коллекторе увеличится, т.е. произойдет формирование положительной полуволны выходного синусоидального напряжения. Таким образом, каскад с ОБ не инвертирует входной сигнал.

 Анализ работы усилительного каскада с ОБ по входным и выходным динамическим характеристикам можно провести аналогично разделу 2.5.

 Для расчета параметров каскада с ОБ по переменному току используем методику раздела 2.3, а БТ представлять моделью предложенной в разделе 2.4.1.

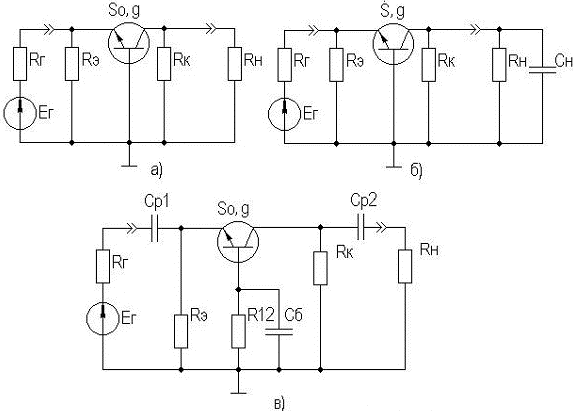

 Представим каскад с ОБ схемами для областей СЧ, ВЧ и НЧ (рисунок 2.25 а,б,в):

Рисунок 2.25. Схемы каскада с ОБ для СЧ, ВЧ и НЧ

Проведя анализ, получим для области СЧ:

K0 = S0Rэкв,

где Rэкв ≈ Rк ∥ Rн;

gвх = (S0 + g) + Gэ ≈ S0,

где Gэ = 1/Rэ, обычно S0 >> g и Gэ.

gвых ≈ g = 1/Rк.

Эти соотношения получены в предположении, что низкочастотное значение внутренней проводимости транзистора g22э много меньше gк и gн. Это условие (если не будет оговорено особо) будет действовать и при дальнейшем анализе усилительных каскадов на БТ. Такое допущение справедливо потому, что БТ является токовым прибором и особенно эффективен при работе на низкоомную нагрузку.

 В области ВЧ получим:

где τв — постоянная времени каскада в области ВЧ, определяемая аналогично ОЭ.

где Cвых — выходная емкость каскада, Cвых=CкS0rб.

т.е. модуль входной проводимости уменьшается с ростом частоты, что позволяет сделать вывод об индуктивном характере входной проводимости каскада с ОБ на ВЧ. Количественно индуктивную составляющую входного импеданса можно оценить следующим образом:
